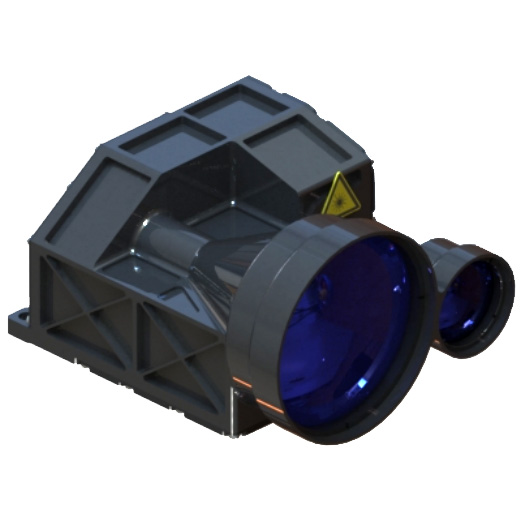

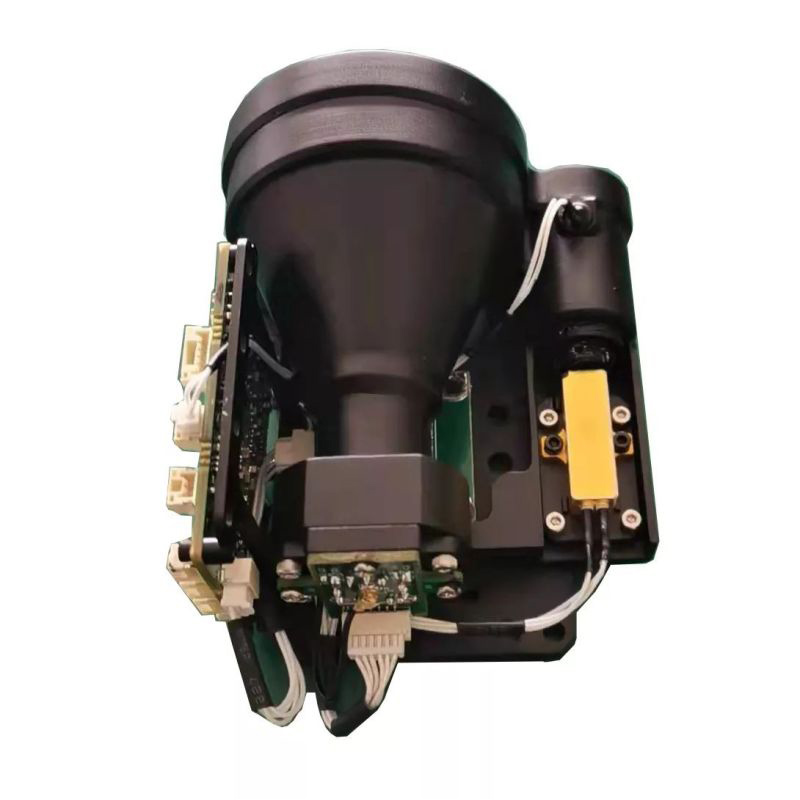

STA-D1520Y 15000m Rangefinder Module adopts the 1535nm erbium glass laser module independently developed by Jioptics, which has the characteristics of low power consumption, compact structure, high precision, long measuring distance and human eye safety.
Item | Index | |
Model | STA-D1520Y | |
Operating wavelength | 1535nm ±10nm | |
Ranging range | 120m-20000m | |
Ranging capability | 20000m | Large target, visibility ≥ 25km |
15000m | Visibility ≥ 25km, target with 0.3 reflectivity for 2.3m × 4.6m vehicles | |
Humidity | ≤ 80% | |
Ranging accuracy | ±3m | |
Accuracy rate | ≥98% | |
Range resolution | ≤50m | |
Divergence angle | ≤0.5mrad | |
Ranging frequency | Once,1hz | |
Size | ≤144mm×108mm×75mm | |
Voltage | 18V~36V | |
Working power consumption | Average power consumption: ≤ 6W | |
Standby power consumption | ≤2.5W | |
Working temperature | -40℃~+60℃ | |
Storage temperature | -55℃~+70℃ | |
Weight | ≤600g |
PERFORMANCE | |
Maximum range | 15000m |
Range performance on beamfilling target reflectivity: 60 %, observer visibility 25 km |
14000m |
Range performance on 2.3 × 2.3 m target size reflectivity: 30 %, observer visibility 25 km |
12000m |
Range performance on 1 × 1 m target size reflectivity: 10 %, observer visibility 25 km |
10000m |
Minimum range | 20m |
Range accuracy | ±1m |
Repetition rates | 1-10Hz |
Multiple target detection | 3 targets |
Wavelength | 1535nm |
Divergence | 0.3mrad |
Eye safety per IEC 60825-1 | Laser Class 1 |
ENVIRONMENTAL CHARACTERISTICS | |
Operating temperature range | -40℃~+65℃ |
Storage temperature range | -50℃~+75℃ |
Shock (half sine) at 0.6 ms in x-, y- and z-direction | 1000G |
PHYSICAL CHARACTERISTICS | |
Weight | ≤160g |
Dimensions (length/width/height) | ≤87.3mm*76mm*58.8mm |
INTERFACES | |
Communication interface | UART (3.3 V LVCMOS levels) RS422 |
Power supply | 4.5v~12v |
